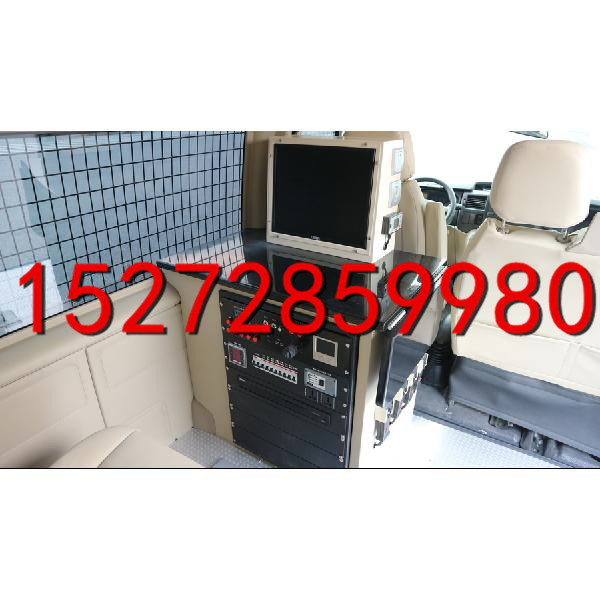

为了配合图像采集系统在通信指挥车内的视频显示及音频播放,通信指挥车需要配置车内的音视频系统。视频的显示由视频矩阵统一调度管理,通过配置各类显示屏实现输出展示。
视频信号输入主要有车顶摄像机、车内摄像机、单兵、视频会议、桌插、以及外接口信号;视频信号输出主要有外接口、视频会议、主显示屏、四联显示屏、硬盘录像机信号等:
视频信号输入输出:
音频信号输入输出:
1.1.1 大屏显示设备(50寸液晶)
50英寸20核人工智能HDR 4K超高清智能网络液晶电视机
1.1.2 调音设备
1.1.2.1 音频处理器(ClearOne Converge SR1212)
1. 8路麦克风输入,4路线路输入,12路线路输出
2. 提供第一麦克风优先功能。
3. 提供10组麦克风分组控制
4. 可以通过E-BUS总线支持多台设备进行级联,最大可扩展至96路麦克风。设备间最大距离61米。(可与converge pro系列设备级联)
5. 内置8组15+4段滤波器,可设置成为均衡器,分频器和多种特殊功能的滤波器。
6. 通过 GIPO接口可以开发专用的控制设备
7. 支持RS-232控制,支持USB控制,网络控制
8. SNMP和HTML远程控制,系统自动检测
9. 具有定时命令执行功能
10. 可以定义32种不同场景预置
11. 可以定义255个宏命令
12. 高度集成音频处理,混音,矩阵,均衡,压限,延时等多种音频处理模块
13. 控制软件含有AV媒体库,各品牌主流AV设备(麦克风,视频终端等)可直接拖拽到相应通道自动配置。
1.1.2.2 音频功放(iSonicavct ATP2200)
ATP-2200功放采用全新的电路设计,通过计算机模拟仿真系统设计的电路布局,使通道间及输入与输出之间的干扰大大减少;创新的混合调制音频功率输出级配合超大功率全谐振电源技术,注重产品的稳定性,性能出众,高转换速率,还原度更高,负载能力强,可低至2Ω甚至1Ω负载工作,优质的讯号转换特性,极佳的的谐波失真与互调失真,独特的交互控制功能,散热风扇可随机内温度变化而自动加速,负载阻抗过低或温度过高时,机器会自动调整供电,降低电源内阻,有更好的动态与更高的安全性,特别适用于KTV娱乐、会议室、多功能厅等场所。
n 功能特点
● 采用特殊的电路设计,性能出众,低至1Ω的负载能力;
● 计算机模拟仿真系统设计,使通道间及输入与输出之间的干扰大大减少;
● 极小的谐波失真、互调失真、瞬态互调失真,108dB的信噪比,800以上的阻尼系数;
● 电源采用独立屏蔽方式,对信号的干扰减到最低,有更高的用电安全性;
● 独特的在线负载阻值检测,检测分析系统温度以调整输出累积功率;
● 立体声、桥接、并联工作模式指示灯及各类工作状态指示灯;
● XLR平衡接头输入, Speakon和60A防碰触保护接线柱式扬声器连接;
● 最大增益可设置为32dB(40倍),适用于放大器矩阵,或有源分频时平衡多个放大器的增益;
● 散热器电气悬空,功率晶体得以迅速释放淤积热量,与散热体实现无温差传热;
● 提供全功能保护,包括直流保护、过载保护、短路保护、故障保护、变压器过温、不匹配负载及高频过载保护;
n 技术参数
● 立体声输出:2x200W/8Ω,2x300W/4Ω,2x400W/2Ω;(最低负载阻抗>1.6Ω)
● 桥接输出:1x600W/8Ω,1x800W/4Ω;(最低负载阻抗>3.2Ω)
● 并接输出:1x600W/2Ω,1x800W/1Ω;(最低负载阻抗>0.8Ω)
● 频率响应:20Hz~20KHz(测量条件,相对于1KHz的容差在±1.5dB之内)
● 功率带宽:10Hz-50kHz
● 相位响应:< +/- 8°
● 输入灵敏度:1.00V
● 最大输出电压:71V
● 最大不失真功率:310W
● 通道间增益差:≤2(测量条件,20Hz~20KHz)
● 总谐波失真:≤0.025%(测量条件,20Hz~20KHz)
● 互调失真:0.075%
● 信噪比:>110dB
● 转换速率:>100V/μs
● 输入阻抗:平衡20KΩ/不平衡10KΩ
● 阻尼系数(f=1KHz8Ω):>1500
● 过载源电动势:≥2
● 失真限制的输出功率:≥200(每通道)
● 通道间噪音衰减:≥40(测量条件,20Hz~20KHz)
● 正常功耗:250VA
● 正常电流:1.1A
● 最大功耗:500VA
● 过载电流:2.2A
● 信号输入接口:XLR母头
● 信号并联接口:XLR公头
● 功率输出接口:接线柱与Speakon接口
● 工作电源:230V~50/60Hz
● 产品尺寸(HxWxD):88x482x400mm
● 产品重量:13.5Kg
