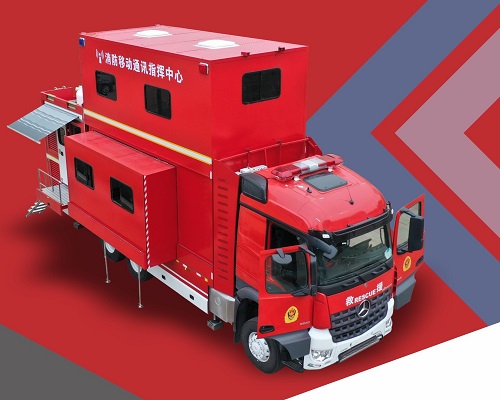

一、 名称:通讯指挥车
更多洗衣车,炊事车,淋浴车,净水车,发电车,宿营车,指挥车知识关注www.yyzyqc.com 15272859980
二、 数量:3
三、底盘技术参数:
1、发动机:东风康明斯
2、发动机功率:180-200kw
5、变速箱:綦江六档变速箱
6、离合器:气压控制的磨片离合器(Φ430)
7、燃油种类:柴油
8、排放标准:国五排放
9、总质量(kg):15000-17000
10、整备质量(kg):14000-15000
11、额定载客(人):1-10
12、轮胎型号:11R22.5
13、外形尺寸(mm):长:10500-11000
宽:2400-2600
高:3600-3800
14、轴距(mm):5600-5800
15、悬架系统:空气悬架
16、空调:顶置非独立空调
三、 上装要求:
1、 车内设计分三个区域,即:驾驶员区、会议区、工作区。
2:配置表
序号 |
项目 |
配置 |
数量 |
备注 |
1 |
底盘支撑 |
底盘液压支腿 |
1套 |
四柱支撑,独立液压系统 |
2 |
行李舱区 |
行李舱侧墙隔板和装饰 |
1套 |
镀锌板分割行李舱 |
无人机航空箱推拉支架 |
1套 |
带减震胶块,布置在行李舱 |
||
3 |
整车地面 |
平地板贴塑装饰 |
1套 |
整车地板用竹胶板找平,面贴防滑地塑 |
4 |
工作区 |
工作桌 |
1个 |
监控台,右侧,占车辆纵向2.2米,采用18厘双面木纹整体,配有两个键盘抽屉,监控桌上布置显示器, |
定向滑动工作椅 |
2个 |
配2张前后移动座椅,座椅为金属支架形势坐垫采用海绵包裹超纤皮制作 |
||
标准机柜 |
1个 |
左侧,占车辆纵向1080mm,为订制标准机柜,机柜主立柱T=2.0G表面黑色防锈处理,机柜以橡胶减震垫减震 |
||
机柜装饰+散热 |
1套 |
配若干托盘及散热风扇,机柜外面装饰双面木纹整体板,板上适当位置开口通风,开口处用网板烤漆做美化,装饰板为方便拆卸方式,方便设备调整检修 |
||
床头柜 |
1个 |
|
||
隔断墙(无门) |
1项 |
|
||
车尾休息床 |
1张 |
|
||
储藏柜 |
1个 |
|
||
5 |
会议区 |
车前电视机隔墙 |
1项 |
厚度100mm,将会议区与驾驶区分隔 |
扶手柜 |
2个 |
柜面上设计有不锈钢水杯座 |
||
车用长条多人沙发 |
2张 |
长度大于3米,采用方管骨架表面防锈处理,双面木纹整体板制作下部储物柜,沙发坐垫采用高密度海绵基础,超纤皮包裹,沙发坐垫厚度150MM |
||
折叠式会议长桌 |
1张 |
大于2米,可折叠 |
||
桌面信息盒 |
1套 |
电源接口,HDMI接口等 |
||
中门踏步折叠盖板 |
1个 |
中门靠后设有中门折叠盖板放置柜,不用时折叠盖板翻到侧面固定,用时放下与地板水平 |
||
秘书折叠椅 |
1张 |
|
||
秘书折叠桌 |
1张 |
|
||
6 |
生活工作区 |
饮水台 |
1个 |
|
自动上水机 |
1个 |
|
||
车用小冰箱 |
1个 |
|
||
7 |
空暖系统 |
顶置车载空调 |
2台 |
冷暖空调2P |
整车保温加强处理 |
1项 |
|
||
电+车载锅炉取暖 |
1项 |
两个电暖散热器,独立水暖散热 |
||
8 |
灯光 |
车内长条照明灯 |
1套 |
|
9 |
配电系统 |
车载静音发电机10kw |
1台 |
|
UPS电源6KVA |
1套 |
|
||
铅酸蓄电池120AH |
2块 |
|
||
逆变充电一体机器 |
1个 |
|
||
双电源转换开关 |
1个 |
|
||
配电保护 |
1个 |
|
||
外接电源接口,电源线 |
1项 |
|
||
电源航空接口,接线端子等 |
1套 |
|
||
10 |
车身外部设施 |
车身加强 |
1项 |
|
隐私玻璃 |
1项 |
|
||
车后登梯 |
1个 |
|
||
车漆 |
1项 |
|
||
11 |
计算机系统 |
车载工控机 |
1台 |
|
监控显示器 |
2台 |
|
||
12 |
音频系统 |
调音台 |
1台 |
|
前置功放机 |
1台 |
|
||
吸顶喇叭 |
1套 |
|
||
广播话筒 |
1个 |
|
||
U段无线话筒及接收终端 |
1套 |
|
||
13 |
图像采集与编辑系统 |
高清一体化云台摄像系统 |
1台 |
|
监控摄像头 |
2只 |
|
||
可升降摄像照明灯 |
1台 |
|
||
音视频视频矩阵 |
1台 |
|
||
高清硬盘录像设备 |
1台 |
|
||
18.5寸液晶监视系统显示器 |
4台 |
|
||
43寸液晶监视系统显示器 |
1台 |
|
||
14 |
高清视频传输系统 |
车载高清视频传输终端 |
1套 |
|
车载中心高清解码器 |
1套 |
|
||
MCU中心高清视频传输管理服务器 |
1套 |
|
||
15 |
网络传输系统 |
车载无线路由器 |
1台 |
|
网络交换终端 |
1台 |
|
||
|
|
|
||
16 |
集中控制系统 |
无线手持终端 |
1台 |
|
集中控制主机 |
1台 |
|
||
17 |
其他
|
车载办公一体机 |
1台 |
|
18 |
可移动监控系统 |
1台 |
|
|
19 |
车辆系统集成附件 |
1套 |
|
|
20 |
长排警示灯(红蓝) |
1台 |
|
|
21 |
频闪灯 |
1套 |
|
|
22 |
LED数字时钟显示屏 |
1个 |
|
|
23 |
LED显示屏 |
2个 |
|
|
24 |
CO报警器 |
1项 |
|
