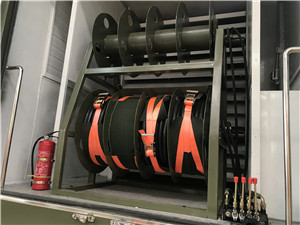

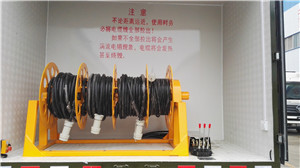

湖北扬轶汽车科技有限公司做为国内洗衣车,炊事车,淋浴车,净水车,电源车,宿营车,指挥车专用车辆生产厂家,提供全方位方案解决。每次使用时,电缆应由电缆绞盘全部拉出,防止电缆相互迭绕,导致通电时发热而损害电缆绝缘,发生危险。
图6为电动绞盘电动旋钮,向左旋转为收线,向右为放线。
五、液压支腿操作
1、启动汽车,合上两个液压支腿电气刀闸(图8);
2、按下启动按钮,把转换开关转到“放腿”位置(图11),使四个支腿全部伸出将车厢顶起;
3、不使用支腿时把转换开关转到“收腿”位置,使四个支腿全部收起
4、按下停止按钮,并将液压支腿电源开关关闭。
也可以用液压支腿遥控器(图10)来,完成上述操作。

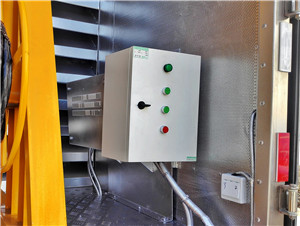

图8 液压支腿开关 图9 液压支腿控制箱
六、厢体顶灯及外接电源操作
插座盒在油机控制屏右侧。机组启动后,顶灯的开关在插座盒内有控制。
七、接地
图13 接地系统
电源车使用时,为了安全,需要将接地桩通过接地线和接地端子相连。接地桩固定在电缆盘旁边,使用时将其取下就近和大地相连。
八、交流输出配电箱
油机具备两种交流输出方法:快速输出插头和输出铜牌。采用快速输出插头时,将随车电缆一端直接插到快速插头上即可,另一端黄、绿、红、黑线分别对应A、B、C、N相。采用铜牌输出时,将A、B、C、N相电缆对应连到U、V、W、N相铜牌上。
图14 交流输出配电箱
电源车使用时,为了安全,需要将接地桩通过接地线和接地端子相连,将接地桩和大地相连。
九、启动电池刀闸、油箱、加油口及油表
油机启动前要合上电池刀闸;停机后要将刀闸及时断开,防止电池漏电损害。油箱容积为165升,可供油机工作8至10小时。
图15 油箱、电池刀闸、加油口及油表
